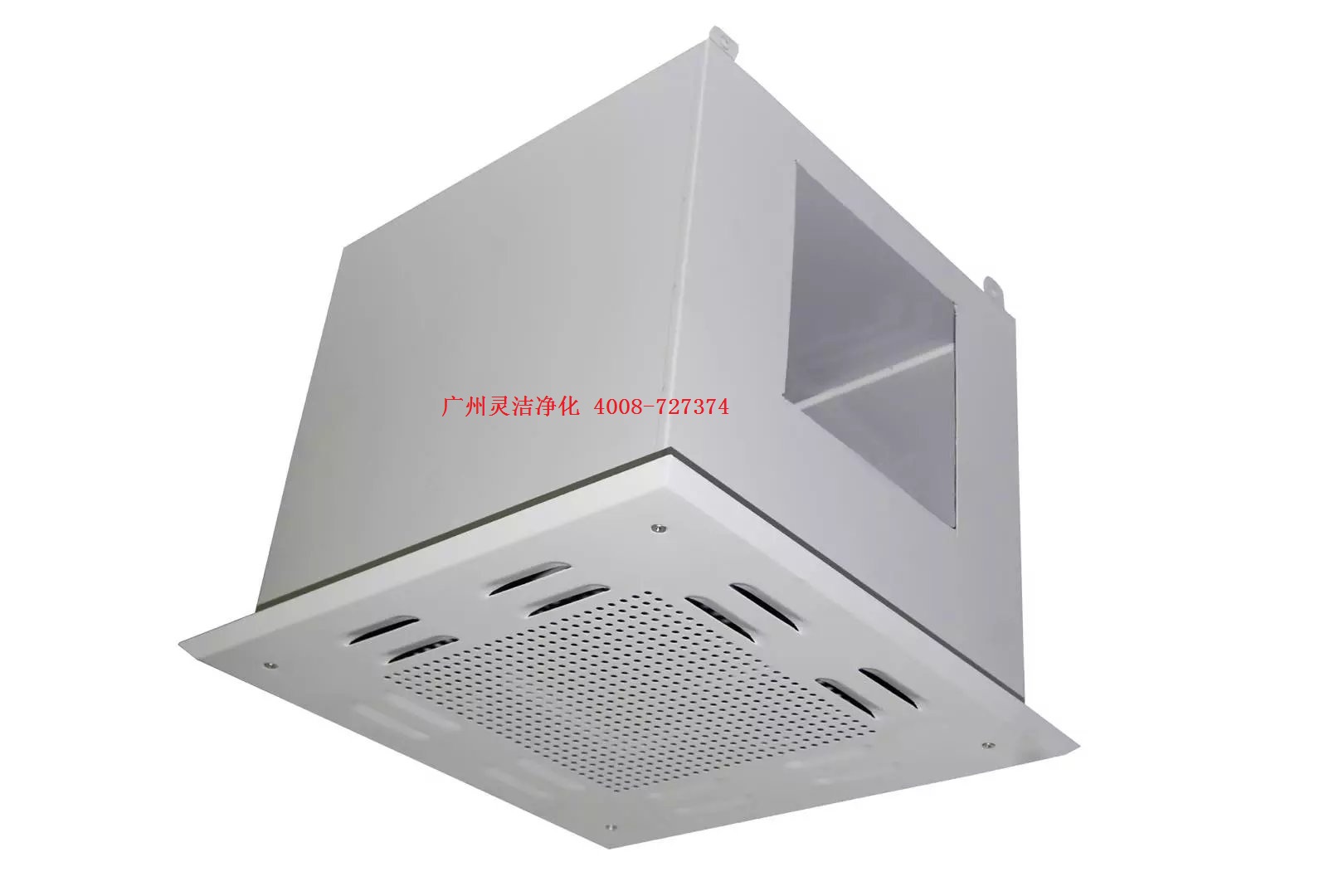

高效送风口

高效送风口构造及特点: 1、高效送风口包含:箱体、散流板、高效过滤器、手动调节阀四件套。 2、箱体材质:冷轧钢板烤漆或不锈钢制作; 3、散流板:保证气流的喷射速度防止涡流

在线咨询服务热线
4008-727374

高效送风口为千级、万级、十万级净化空调系统较为理想的终端过滤装置,可广泛于医药、卫生、电子、化工等行业的净化空调系统。高效送风口是用作改造和新建1000-300000级各级洁净室的终端过滤装置,是满足净化要求的关键设备。高效送风口包含静压箱,散流板,高效过滤器,与风管的接口可为顶接或侧接。




我司高效送风口生产设备全部采用国际上先进的数控冲床设备,与传统手工冲床相比,数控冲床能更加准确定位精度在±0.01mm,确保高效送风箱体内部密封性能。

    高效送风口分为:一体化高效送风口、顶送风高效送风口、侧送风高效送风口,它为千级、万级、十万级净化空调系统最理想的终端过滤装置,广泛于医药、卫生、电子、化工等行业的净化空调系统,是用作改造和新建1000-300000级各级洁净室的终端过滤装置,是满足净化要求的关键设备。

    高效送风口是在改建和新建各级洁净室时,可作为终端高效过滤装置直接安置在洁净室顶棚等处,效率高、阻力低、重量轻,具有投资少,施工简便等优点;

    高效送风口分为:一体化高效送风口、顶送风高效送风口、侧送风高效送风口,它为千级、万级、十万级净化空调系统最理想的终端过滤装置,广泛于医药、卫生、电子、化工等行业的净化空调系统,是用作改造和新建1000-300000级各级洁净室的终端过滤装置,是满足净化要求的关键设备。


高效送风口功能:

    1、 各种洁净级别和多种维护结构的洁净室。

     2、 风口材质:碳钢、不锈钢、铝板和塑料;

    3、用于非均匀洁净室的屋顶送风,

    4、散流板的形式多种多样,美观、平整、风格统一;

    高效过滤送风口特性:

    1、进风方式有侧进风和顶进风,法兰口有方形和圆形两种结构。

    2、 具有通用性强、施工简便、投资少等优点;

    3、 保证气流的喷射速度,防止涡流的产生;

    高效送风口构造:包含静压箱,散流板,高效过滤器和风量调节阀。高效送风口是在改建和新建各级洁净室时,可作为终端高效过滤装置直接安置在洁净室顶棚等处,效率高、阻力低、重量轻,具有投资少,施工简便等优点;

高效送风口 |500风量|1000风量|1500风量|

高效送风口外观:

超薄型高效送风口 安装顶板上高效送风口

吊装中高效送风口示意图 侧送风高效送风口 高效送风口

高效送风口 |500风量|1000风量|1500风量|

特点:

1.GFK系列高效送风口外壳箱体采用宝钢优质冷轧钢板制作,外表面静电喷塑处理或烤漆处理,配有散流板。

2.高效送风口可作为终端高效过滤装置直接安装在洁净室顶棚处 ,结构紧凑,密封性能可靠,进风方式有侧进风和顶进风,法兰口有方形和圆形两种结构。

3.有时洁净室由于受到土建高度限制或必须采用紧凑型设计时,可选用一体化高效过滤器送风口。

4.可根据用户要求加装调节阀和保温层。

高效送风口 |500风量|1000风量|1500风量|

高效送风口型号及技术参数:

型 号

顶端风(侧送风) 额定风量

(m3/h) 高效过滤尺寸mm

(宽×高×深) 外形尺寸mm

(宽×高×深) 吊顶开口尺寸mm 进风管尺寸mm

001 500 320×320×220 370×370×500 380×380 200×200

002 700 484×484×150 534×534×500 545×545 320×200

003 1000 484×484×220 534×534×500 545×545 320×200

004 1000 610×610×150 660×660×500 670×670 320250

005 1200 820×600×150 870×650×500 880×660 320×250

006 1500 726×484×220 776×534×500 786×545 400×200

007 1500 630×630×220 680×680×500 690×690 320×250

008 1500 915×610×150 965×660×500 975×670 500×250

009 2000 968×484×220 1080×534×500 1030×545 500×200

0010 2000 1220×610×150 1270×660×500 1280×670 630×250

0011 2200 945×630×220 995×680×500 1005×690 500×250

0012 3000 1260×630×220 1310×680×500 1320×690 630×250

高效送风口 |500风量|1000风量|1500风量|


超薄型高效送风口特点:

1.广泛使用于10万级到10级的洁净室内,应用于药厂、生物技术、食品饮料厂、微电子行业、半导体行业、光学实验室。

2.HEPA BOX系列很方便地安装在T形龙骨中(不需要额外的压紧装置),并可方便的与风管(直径10"或者12")相连接。

3.HEPA BOX系列由专用挤铝型材边框以及接口一次成型的铝板制作而成,进风口内侧安装散流板,并在过滤器出风面装有过滤器保护网。强度好、高度低、重量轻,方便搬运和安装。

高效送风口 |500风量|1000风量|1500风量|

超薄型高效送风口型号及参数:

风量m3/h 初阻力和过滤效率 配套过滤器尺寸(㎜) 箱体外形尺寸(㎜)

HEPA ULPA Ⅰ型 Ⅱ型 Ⅲ型

1000 220Pa99.99%@0.3μm 250Pa99.9995%@0.12μm 600×600×150 565×565×91(液槽) 530×530×80 600×600

1500 915×600×150 880×565×91(液槽) 845×530×80 915×600

2000 1210×600×150 1175×565×91(液槽) 1140×530×80 1210×600

高效送风口 |500风量|1000风量|1500风量|

注:以上参数仅做参考,如果有特殊要求请联系我公司营销部,我公司可以根据客户的具体需求进行定制.
